當(dāng)前位置：首頁(yè) > 動(dòng)態(tài)資訊 > 有機(jī)硅壓敏膠資訊

醫(yī)用硅凝膠的作用與功效

文章出處：http://buo-tv.cn/ 作者：康利邦 人氣：1564 發(fā)表時(shí)間：2023-08-21 15:52:04

加熱快速固化的雙組份壓敏型硅橡膠膠水,固化后與硅膠、TPU布料基材附著力好；

提高硅膠的表面剝離力。固化前具有較好的流支性；固化后高透明度，表面剝離力佳。

本品為加熱快速固化的雙組份硅橡膠膠水,固化后與硅膠、TPU等基材具有較好的附著力；并且能提高硅膠的表面剝離力。膠料在固化前具有較好的流支性；固化后具有優(yōu)異的電氣絕緣性和高透明度，且擁有優(yōu)異的表面剝離力。與皮膚接觸時(shí)可重復(fù)使用，表面產(chǎn)生污漬時(shí)，用洗潔精涂抹再用清水沖洗干凈即可。廣泛應(yīng)用于保健按摩貼、手機(jī)保護(hù)貼等硅膠保護(hù)貼系列產(chǎn)品。

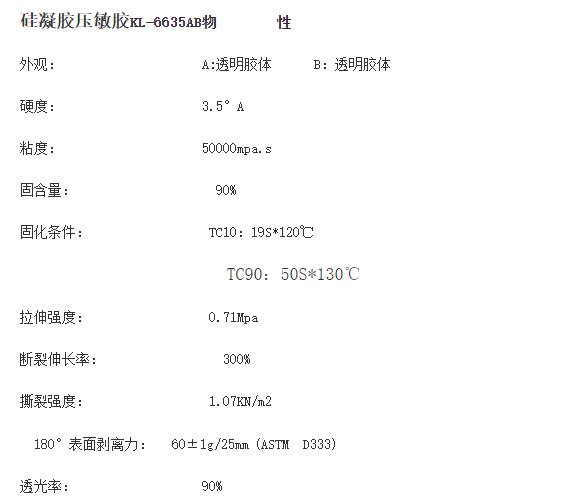

硅凝膠壓敏膠KL-6635AB使用方法：

1、建議使用比例：6635A:6635B=1:1(重量比)；按比例稱取物料，并混合均勻；

2、采用涂布法或壓延法將硅膠膠水均勻涂在硅膠、TPU/EVA或布料等基材上；

3、90℃烘烤540秒即可。

硅凝膠壓敏膠KL-6635AB注意事項(xiàng)

1、用戶應(yīng)根據(jù)基材種類、涂布厚度及氣候條件（環(huán)境溫度、濕度）等對(duì)混合比例作適當(dāng)調(diào)整。在高溫高濕的氣候條件，用戶應(yīng)將固化劑的配比在原有基礎(chǔ)上增加5%~10%左右使用。

2、被粘接的基材表面需清潔干燥、無(wú)灰塵、油污。

3、涂布過(guò)程中需注意檢查、控制膠粘劑粘度；要有足夠的涂布量，并充分熟化。

4.涂布須保持良好的適合環(huán)境，建議操作車間采用無(wú)塵處理、溫度控制在25～35℃，濕度控制在15～60%。粉塵過(guò)多會(huì)導(dǎo)致不良增多，溫度過(guò)低會(huì)致使流平不佳、附著下降，濕度過(guò)大易造成涂膜縮孔，濕度過(guò)低易造成靜電安全隱患，出現(xiàn)表面發(fā)白現(xiàn)象。

5、已調(diào)配后的膠料應(yīng)盡量在1小時(shí)內(nèi)用完，如發(fā)現(xiàn)膠粘劑粘度明顯提高或呈現(xiàn)凝膠時(shí)，應(yīng)停止使用。

6、膠料混料后使用時(shí)應(yīng)注意通風(fēng)，并佩戴適當(dāng)?shù)膭诒９ぞ摺Ｇ疫h(yuǎn)離火種、高溫及注意靜電。

7、使用前請(qǐng)閱讀產(chǎn)品安全使用說(shuō)明。

硅凝膠壓敏膠KL-6635AB儲(chǔ)存條件：未混合的物料常溫下保存期為6個(gè)月。

硅凝膠壓敏膠KL-6635AB 包裝:20KG/桶、50KG/桶
